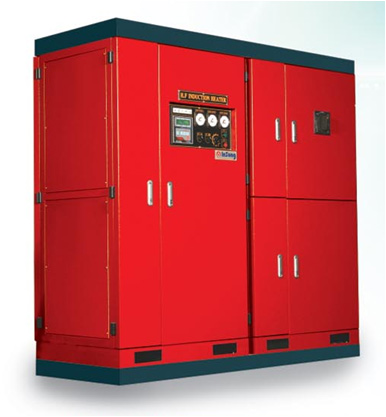

본 장비는 고주파 파이프 용접에 사용됨.
주 발진 소자는 IGBT를 사용하고, 전원 출력부에 대용량 콘덴서를 항상 일정한 출력을 유지시켜 양질균일의 제품을 생산 할 수 있습니다.
Inverter의 주요부분은 Power Block Type으로 구성, 조립되어 장비의 유지보수가 간편하며, 장비의 Upgrade(업그레이드)가 가능합니다. |
|
주 제어 Computer(컴퓨터)와 통신기능으로, 작업 시스템 운전상태 전송 및 저장이 용이합니다. |
|
|
■32Bit 초고속 DSP 내장 : 높은 신뢰성을 가지며, 반도체 방식으로 소형화 하여 설치공간이 줄어든다.
■통신기능 내장 : Computer와 직접통신이 가능.
■자동 최적운전 : Heating Coil의 형상이 변경되어도, 내장 Computer에 의해 자동 최적운전 상태로 유지.
■고휘도 LCD : 장비의 현재 운전상태를 알기 쉽게 액정표시기(LCD)에 표시.
■자가진단 기능 : 전원 투입시 장비를 자체적으로 체크하여, 그 이상 유무를 표시기(LCD)에 표시하고, 안전한 상태일 경우에만
운전이 가능.
■다양한 경보점검기능 : 안전사고 및 안전운전에 미리 예방할수 있고, 한눈에 이상확인이 가능.
■출력조절 기능 : 위상제어/DC전압제어/DC전류제어/정전력제어/공진전압제어
■다양한 출력제어 신호입력 : RS-232C, 0-5V, 0-10V, 4-20mA, 1-5V
■운전기능 : 5가지 이상의 운전기능을 내장하고 있으며, 작업자가 전환가능.
3단 자동운전/ Digital수동운전/ Analog운전/ 4-20mA운전. Semi-Auto STEP운전/ Computer통신 운전. |
|
|
Capacity |
W (mm) |
D (mm) |
H (mm) |
100 KW |
750 |
700 |
1,670 |
150 KW |
750 |
700 |
1,670 |
200 KW |
1,100 |
1,200 |
1,770 |
250 KW |
1,100 |
1,200 |
1,770 |
300 KW |
1,400 |
1,400 |
1,920 |
350 KW |
1,800 |
700 |
1,770 |
400 KW |
2,000 |
700 |
1,770 |
500 KW |
2,500 |
700 |
1,770 |
600 KW |
3,000 |
700 |
1,770 |
800 KW |
3,500 |
800 |
1,770 |
1,000 KW |
4,000 |
800 |
1,770 |
|
|
|
AC line-to-line voltage |
380V 이상, 60HZ |
AC line current |
차후 결정 |
AC power |
300KVA |
|
|
|
Rectifier |
Diode, 3Phase FullWave Mode |
Inverter |
Half/Full Bridge, MOS FET |
Resonence |
Series Resonant (직렬 공진 방식) |
|
|
|
|
|
|
|
|
